LS5056A-0.13X — 全仕様、外形寸法図、データシートの無料ダウンロード。CLARIOPTICS の自社光学設計と自社金属工場で製造しています。
8K ラインスキャンレンズ (I) - 8K5µm / 8K7µm
| 型番 | LS5056A-0.13X |
|---|---|
| 製品ファミリー | ラインスキャンレンズ |
| シリーズ | 8K ラインスキャンレンズ (I) - 8K5µm / 8K7µm |
| センサーサイズ | Ø62 |
| 焦点距離 | 50 |
| 絞り範囲 | 5.6 |
| 倍率 | 0.13X |
| 作動距離 (WD) | 408 |
| マウント | マルチ |
| 備考 | Mag. range 0.03-0.3 |
| 備考 | 作動距離範囲 190-1685 |
無料でダウンロードいただけます — フォーム入力や会員登録は不要です。全仕様と寸法入りの外形図を収録しています。MTFおよびディストーションの実測データはご要望に応じてご提供します。
カメラ機種、視野、作動距離をお送りください — 1営業日以内に選定提案と試験データをご返信します。

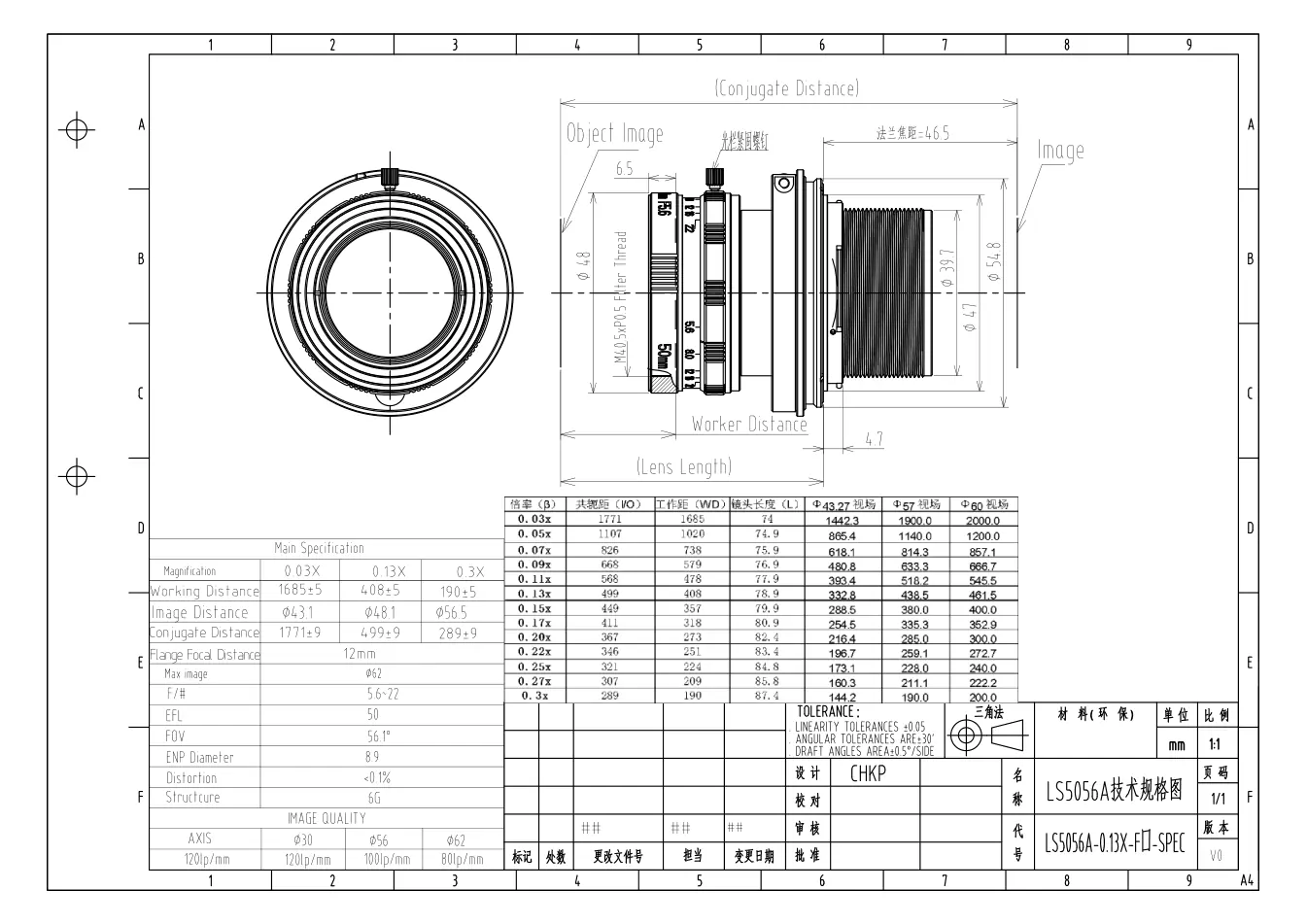

公式 LS5056A-0.13X 仕様書のプレビュー — 外形寸法、フランジバック、ねじ寸法、全パラメータ表を掲載。
LS5056A-0.13X データシートに記載された外形寸法図および仕様表です。ご注文前にマウント、フランジバック、鏡筒外形が筐体に収まるかご確認ください。MTFおよびディストーションの実測値は完全版データシートに記載され、ご要望に応じて署名入り試験成績書として提供できます。
外形寸法図と仕様表 — LS5056A-0.13X データシート。フルサイズ PDF、3D モデル、MTF/ディストーションの実測試験成績書はご要望に応じて提供します。
MTFは、可視 / NIRで0–500 lp/mm、LWIRで0–60 lp/mmをカバーする光学伝達関数（OTF）測定装置で実測しており、軸上精度は±2%以内です。
シリーズ全体でディストーションを管理しています。ディストーションは0.25%以上の精度で実測しているため、仕様書の数値はそのまま測定モデルに組み込めます。
量産品は、CMA / CNAS認定の光学検査センターが発行する署名入り検査成績書を添付して出荷できます — ご発注時に検査項目をご指定ください。
