RBHX3602306A — 全仕様、外形寸法図、データシートの無料ダウンロード。CLARIOPTICS の自社光学設計と自社金属工場で製造しています。

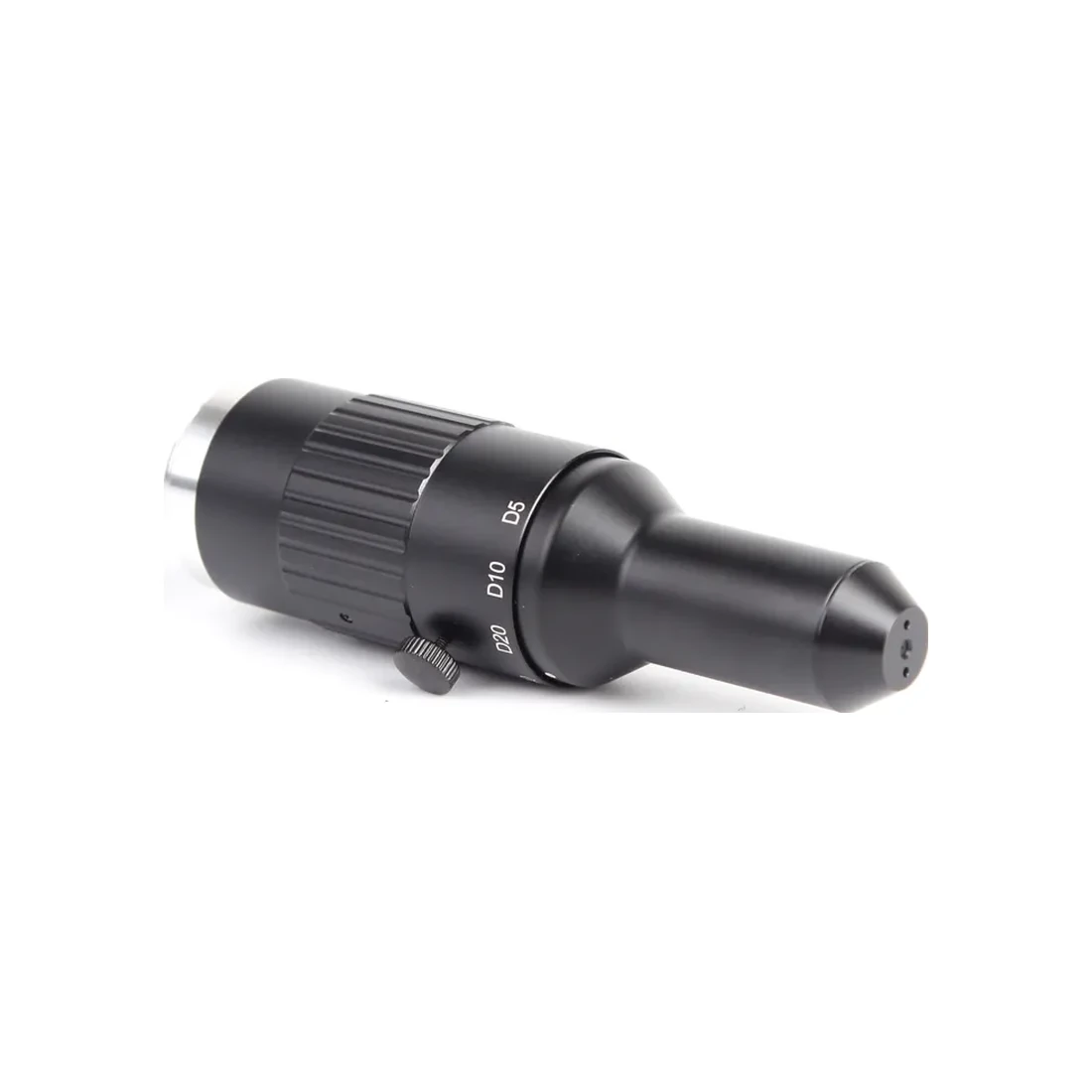

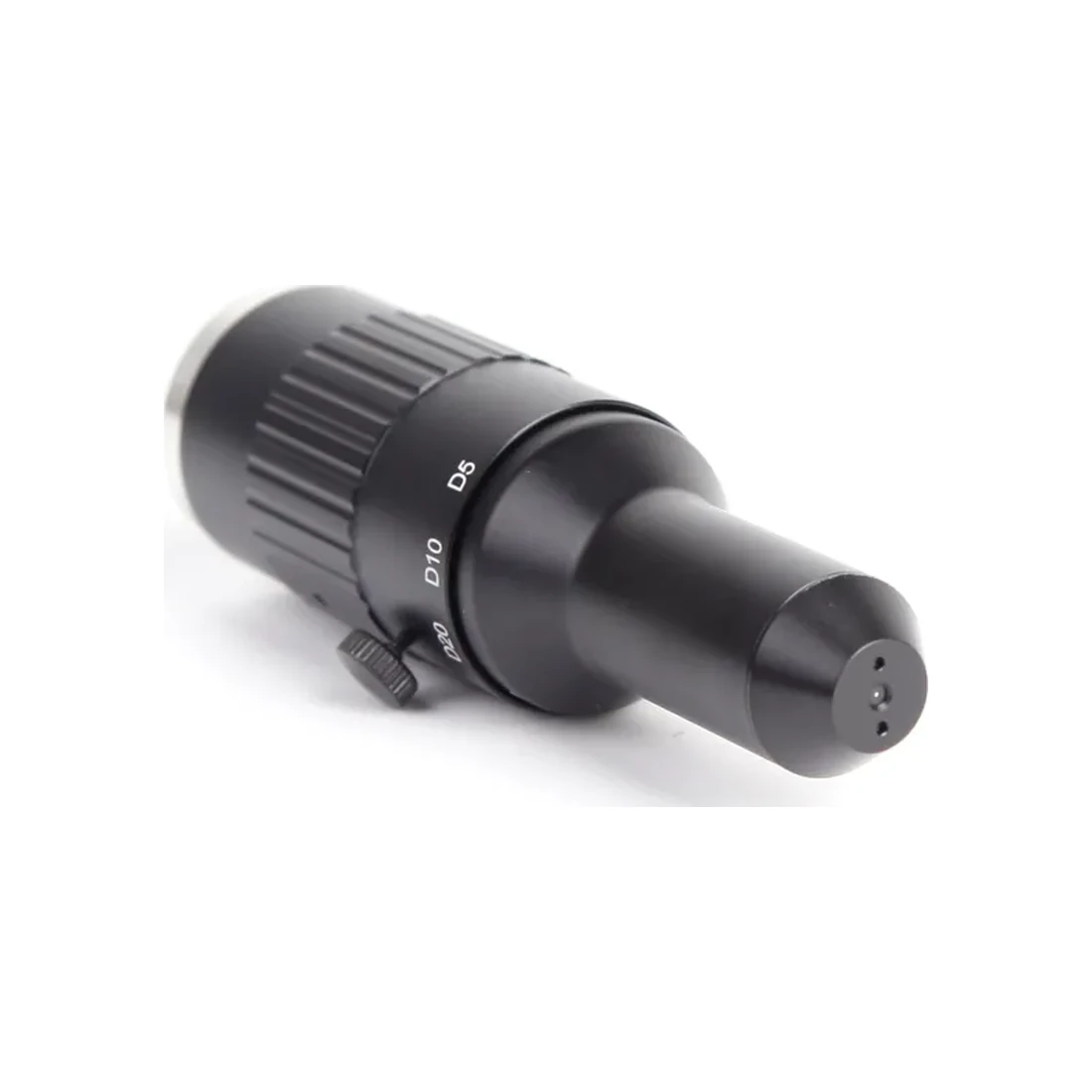

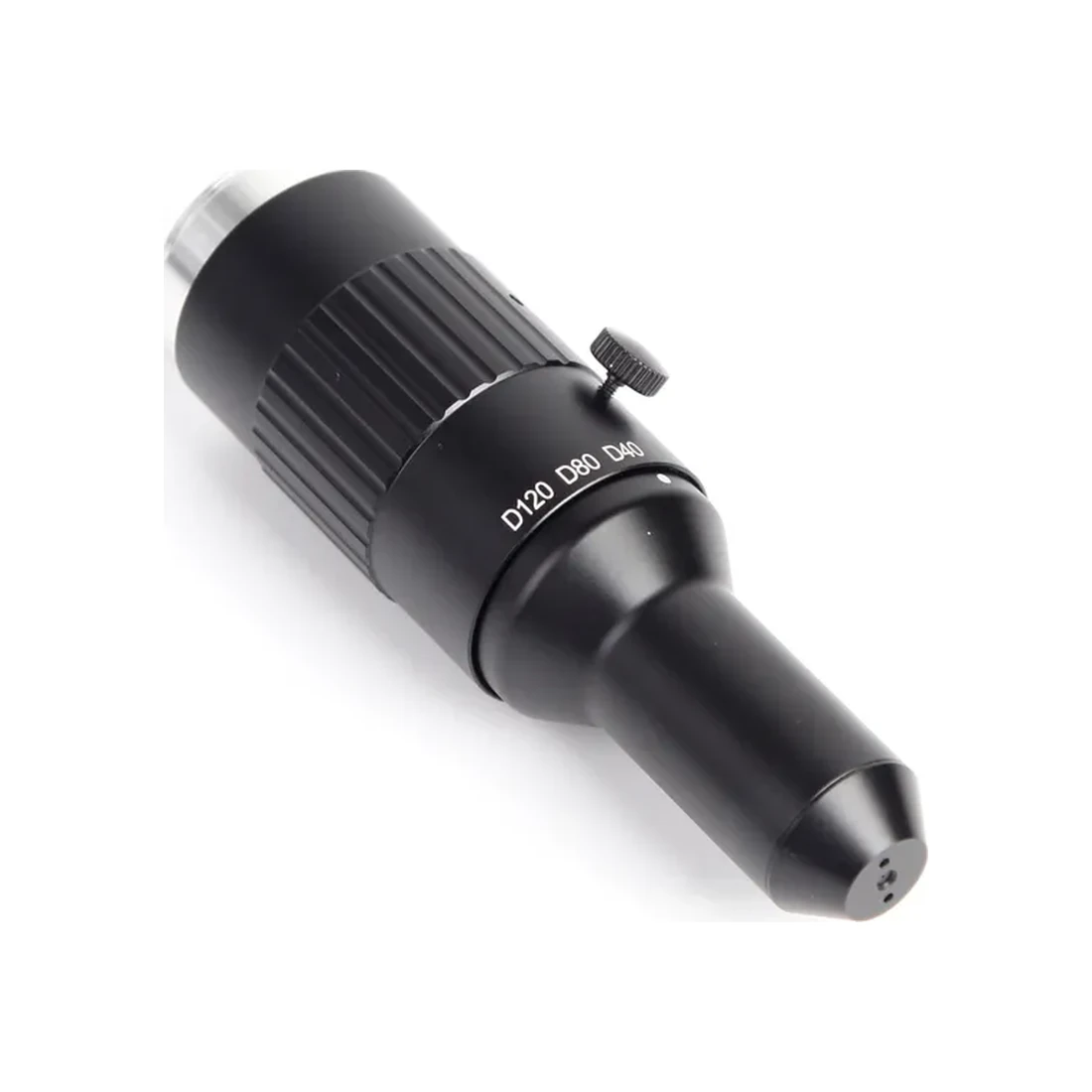

サムネイルをクリックすると表示が切り替わります。寸法データは下記の図面および仕様書に記載しています。
360° 内壁検査レンズ
| 型番 | RBHX3602306A |
|---|---|
| 製品ファミリー | 360° 内壁・外壁検査レンズ |
| シリーズ | 360° 内壁検査レンズ |
| センサーサイズ | 2/3" |
| 焦点距離 | - |
| 絞り範囲 | - |
| 作動距離 (WD) | 2.7-70mm |
| マウント | C |
| 備考 | 測定範囲 Ø 5-120mm |
| 備考 | Height 5-123mm |
| 備考 | 外部照明 |
無料でダウンロードいただけます — フォーム入力や会員登録は不要です。全仕様と寸法入りの外形図を収録しています。MTFおよびディストーションの実測データはご要望に応じてご提供します。
カメラ機種、視野、作動距離をお送りください — 1営業日以内に選定提案と試験データをご返信します。

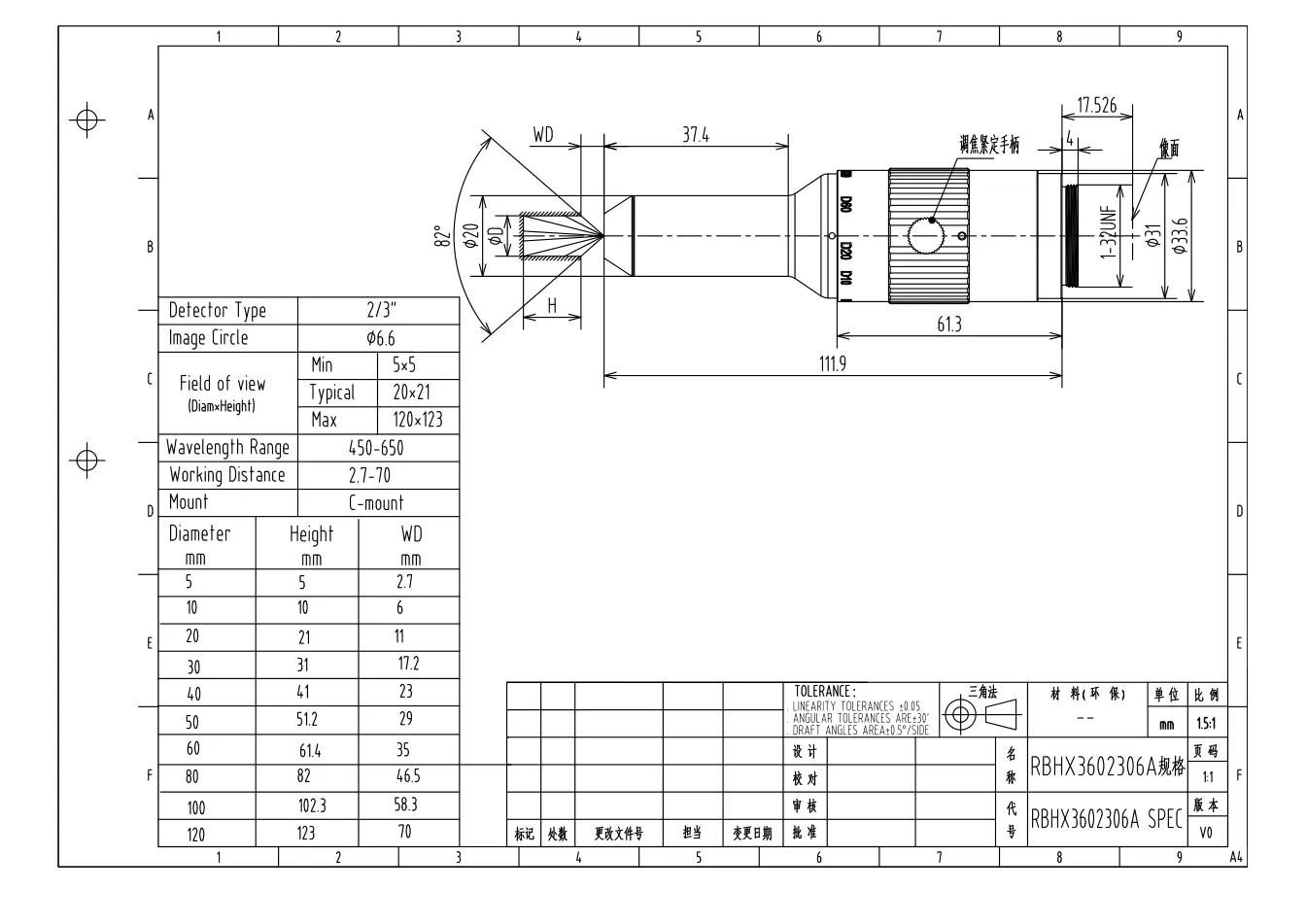

公式 RBHX3602306A 仕様書のプレビュー — 外形寸法、フランジバック、ねじ寸法、全パラメータ表を掲載。

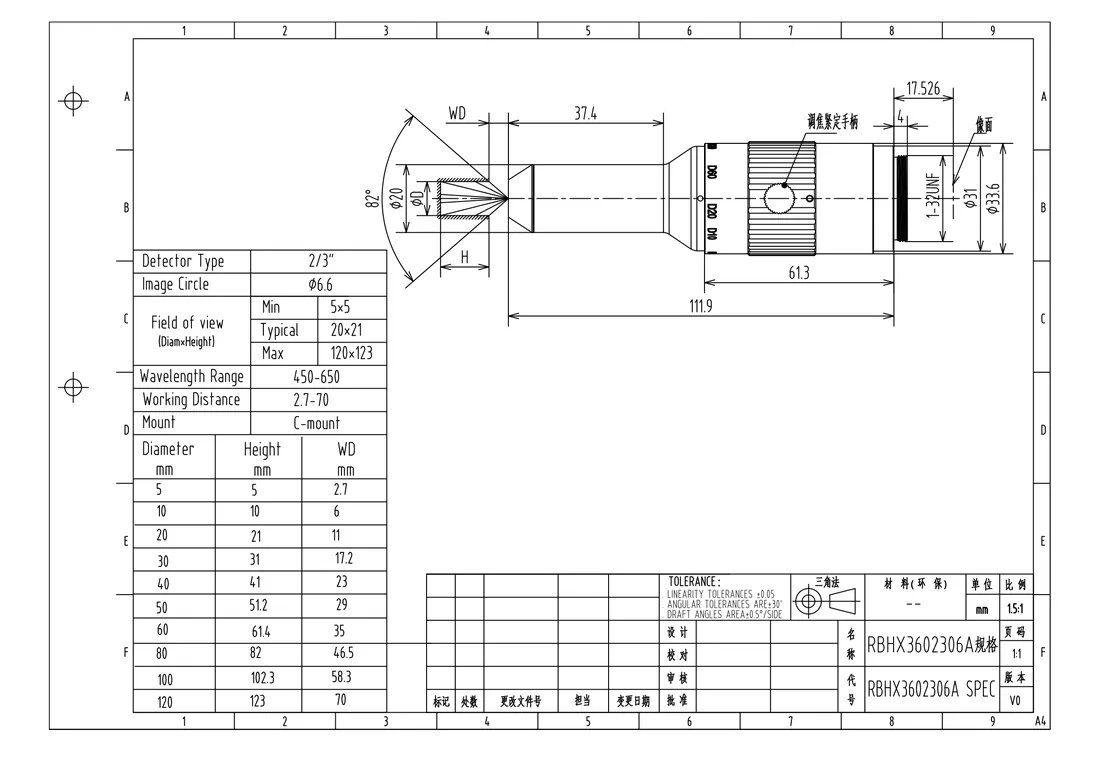

RBHX3602306A データシートに記載された外形寸法図および仕様表です。ご注文前にマウント、フランジバック、鏡筒外形が筐体に収まるかご確認ください。MTFおよびディストーションの実測値は完全版データシートに記載され、ご要望に応じて署名入り試験成績書として提供できます。
外形寸法図と仕様表 — RBHX3602306A データシート。フルサイズ PDF、3D モデル、MTF/ディストーションの実測試験成績書はご要望に応じて提供します。
MTFは、可視 / NIRで0–500 lp/mm、LWIRで0–60 lp/mmをカバーする光学伝達関数（OTF）測定装置で実測しており、軸上精度は±2%以内です。
シリーズ全体でディストーションを管理しています。ディストーションは0.25%以上の精度で実測しているため、仕様書の数値はそのまま測定モデルに組み込めます。
量産品は、CMA / CNAS認定の光学検査センターが発行する署名入り検査成績書を添付して出荷できます — ご発注時に検査項目をご指定ください。
バイアル、アンプル、キャップを全周にわたって検査。
ねじ部、シール面、側面の欠陥を1回の露光で検出。
円筒状金属部品のキズ、打痕、メッキ不良。
穴やチューブ内部の内ねじ、溶接部、異物。
レンズ単体が原因でトラブルになることはほとんどありません — 照明、カメラインターフェース、機構を個別に選んだことが原因です。ご発注前に以下をご確認ください。
対応機種では内蔵リング照明または同軸LEDをご使用いただけます — 非対応の場合は光沢部品向けに外付け拡散ドーム照明をご使用ください。
必要な円周方向の解像力を確保できるセンサーサイズのCマウントカメラ。
多くの場合、回転ステージ自体が不要になります — 本レンズは全周を1回の撮像でカバーします。
測定スケールの校正用に、公称径のゲージブロックまたはマスター部品をご用意ください。
型番をクリックすると、それぞれの仕様ページが開きます。
| 型番 | センサー | 焦点距離 | 絞り (F値) | 倍率 | マウント |
|---|---|---|---|---|---|
| RB3606C | 2/3" | - | - | C | |
| RBHX3602306A | 2/3" | - | - | C | |
| RBHX3602308C | 2/3" | - | - | C | |
| RBHX3608B | 2/3" | - | - | C |
カメラ、視野、作動距離、検出したい欠陥サイズをお知らせください。機種を確定し、完全な仕様書と3Dモデルをお送りします。カタログ品では適合しない場合は、カスタマイズの見積もりもご提示します。
