4K×7µm、8K 5µm/7µm、12K対応、16K 5µm/3.5µmのラインスキャンカメラに対応するLSシリーズ。イメージサークルはφ32mm〜φ90mm、中心解像力は最大200 lp/mm、マウントはM42 / M58 / M72 / M90 / M95 / F。倍率は0.01X〜3Xに対応します。
型式の読み方 — LS2540A-0.24X：LS＝ラインスキャン、25＝焦点距離25mm、40＝絞り (F値) F4.0、0.24X＝中心倍率。各シリーズは下位互換でご使用いただけます。例えば16Kレンズは8Kカメラや4Kカメラにも対応します。
イメージサークルφ32mm、M42 / M58マウントの4K×7µmカメラ向けモデル。ラベル、フィルム・紙のウェブ検査、印刷品質、金属表面、小物部品の仕分け、医療用チューブなどの用途に適しています。
| 型式 | 焦点距離 (mm) | F値 | センサーサイズ | 倍率 | 基準WD (mm) | 倍率範囲 | 作動距離 (WD) 範囲 (mm) | マウント |
|---|---|---|---|---|---|---|---|---|

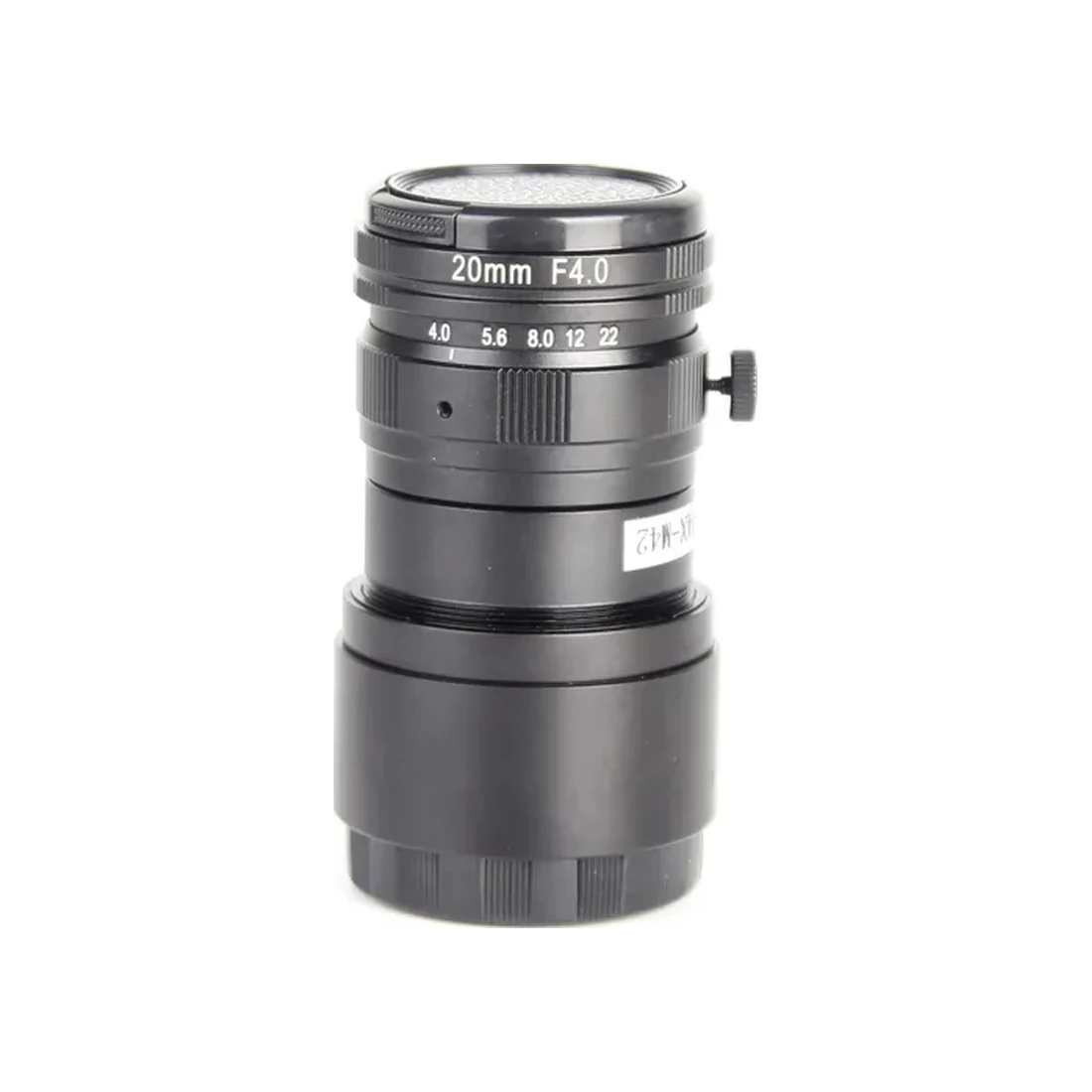

| LS2040A-0.02X | 20 | 4 | φ32 | 0.02 | 1000 | 0.01–0.04 | 520–2000 | M42 |
| LS2040A-0.065X | 20 | 4 | φ32 | 0.065 | 314 | 0.04–0.1 | 200–520 | M42 |

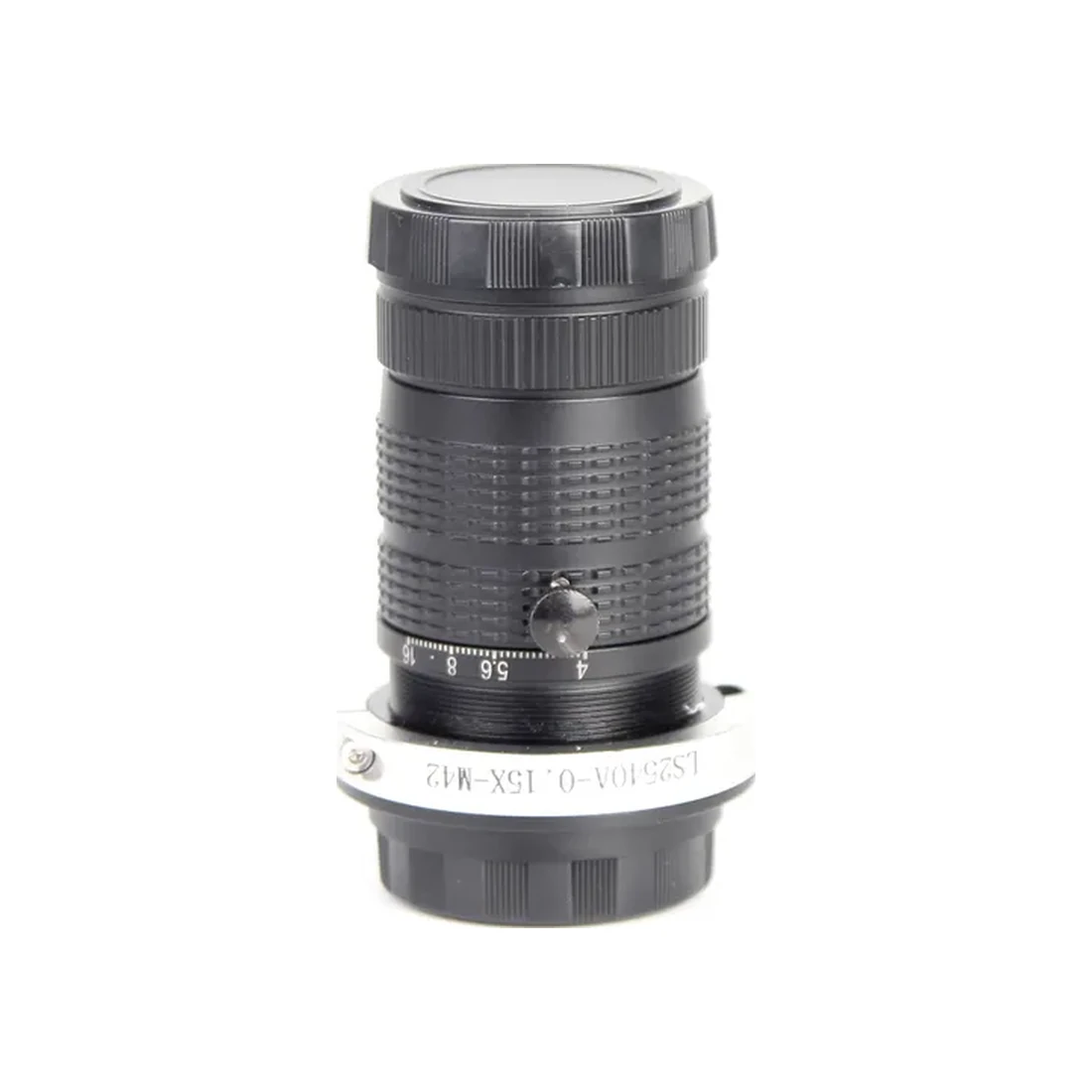

| LS2540A-0.15X | 25 | 4 | φ32 | 0.15 | 160 | 0.125–0.175 | 130–187 | M42 |
| LS2540A-0.08X | 25 | 4 | φ32 | 0.085 | 300 | 0.05–0.12 | 206–520 | M42 |
| LS2540A-0.03X | 25 | 4 | φ32 | 0.03 | 870 | 0.015–0.05 | 520–1740 | M42 |

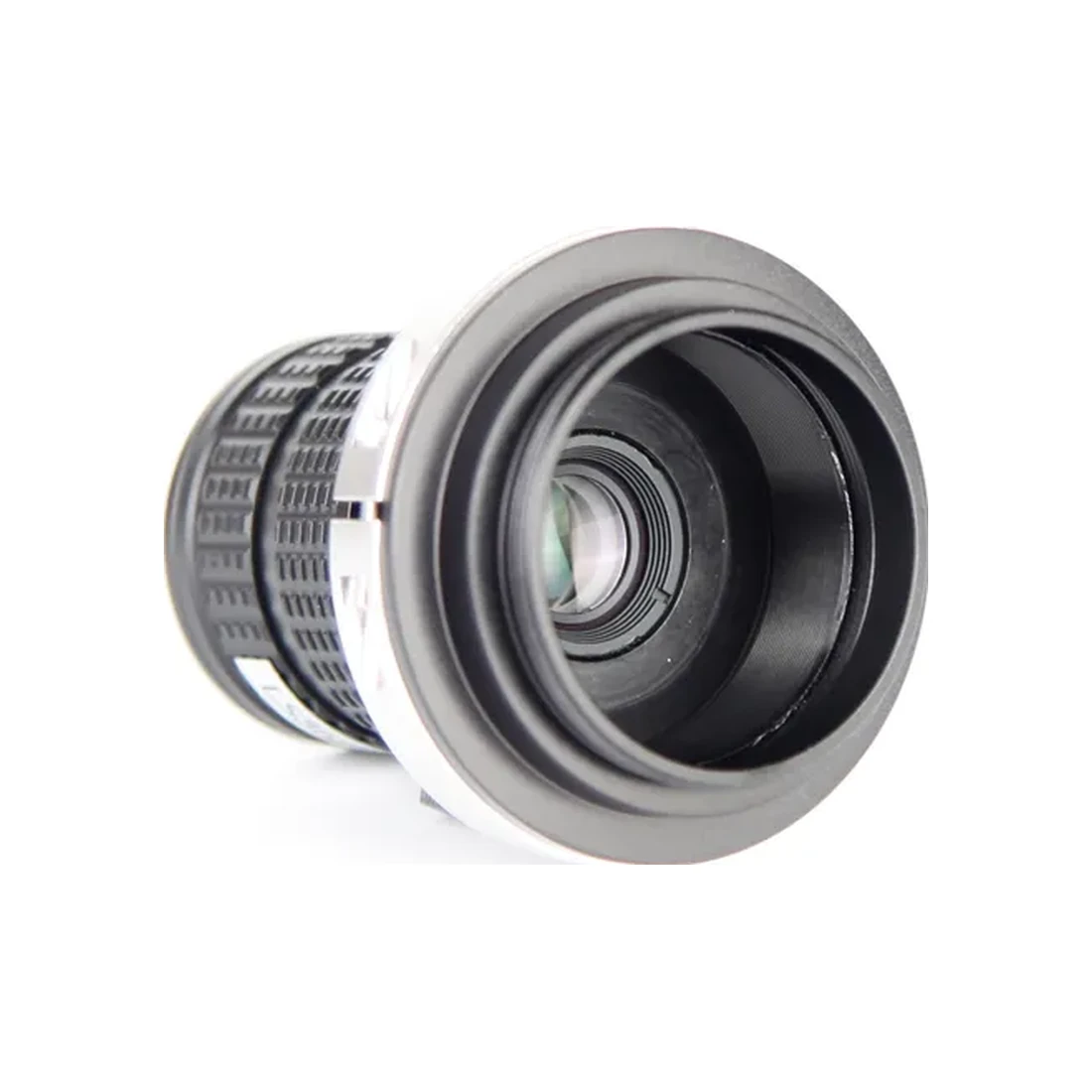

| LS3528A-0.5X | 35 | 2.8 | φ32 | 0.5 | 84 | 0.3–0.7 | 63–123 | M42 |
| LS3528A-0.2X | 35 | 2.8 | φ32 | 0.2 | 190 | 0.15–0.25 | 152–245 | M42 |
| LS3528A-0.1X | 35 | 2.8 | φ32 | 0.1 | 350 | 0.05–0.15 | 240–700 | M42 |
| LS3528A-0.05X | 35 | 2.8 | φ32 | 0.05 | 700 | 0.02–0.12 | 298–1750 | M42 |
8K5µmグループはイメージサークルφ46mm、8K7µmグループはφ62mm。リチウム電池の電極塗工、光学フィルム、繊維・織物、カバーガラス、高ラインレートの生産ラインに最適です。
| 型式 | 焦点距離 (mm) | F値 | センサーサイズ | 倍率 | 基準WD (mm) | 倍率範囲 | 作動距離 (WD) 範囲 (mm) | マウント |
|---|---|---|---|---|---|---|---|---|
| LS4032A-0.1X | 40 | 3.2 | φ46 | 0.1 | 400 | 0.04–0.3 | 155–1050 | M42/M58/M72/F |
| LS5028A-0.1X | 50 | 2.8 | φ46 | 0.1 | 500 | 0.04–0.3 | 180–1265 | M42/M58/M72/F |

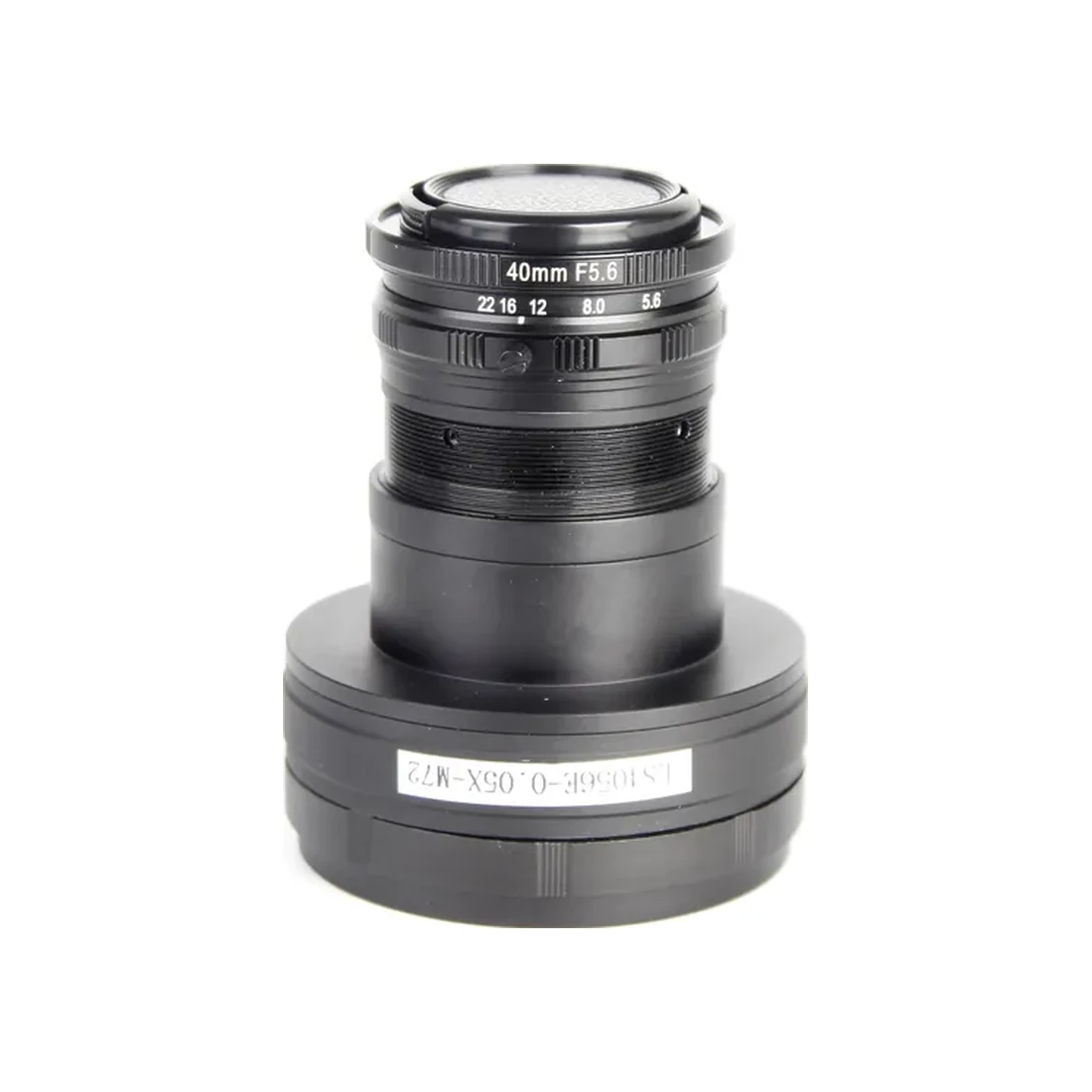

| LS4056B-0.05X | 40 | 5.6 | φ62 | 0.05 | 860 | 0.02–0.1 | 450–2140 | M42/M58/M72/F |
| LS4056B-0.13X | 40 | 5.6 | φ62 | 0.13 | 340 | 0.1–0.18 | 250–435 | M42/M58/M72/F |
| LS408K-0.045X | 40 | 4 | φ62 | 0.045 | 912 | 0.03–0.05 | 820–1367 | M42/M58/M72/F |
| LS408K-0.063X | 40 | 4 | φ62 | 0.063 | 650 | 0.05–0.07 | 586–820 | M42/M58/M72/F |
| LS408K-0.08X | 40 | 4 | φ62 | 0.08 | 524 | 0.07–0.1 | 419–586 | M42/M58/M72/F |
| LS5056A-0.13X | 50 | 5.6 | φ62 | 0.13 | 408 | 0.03–0.3 | 190–1685 | マルチ |
| LS6040A-0.1X | 60 | 4 | φ62 | 0.1 | 635 | 0.03–0.18 | 370–2050 | M42/M58/M72/F |
| LS6040B-0.1X | 60 | 4.5 | φ62 | 0.1 | 635 | 0.03–0.18 | 370–2050 | M42/M58/M72/F |
大口径シリーズ（相対照度0.7、イメージサークルφ62mm）。12K5µmをカバーし、8K7µmにも下位互換で対応します。8Kカメラのコストで12K相当のカバー範囲を実現し、倍率は0.05X〜1.0Xに対応します。
| 型式 | 焦点距離 (mm) | F値 | センサーサイズ | 倍率 | 基準WD (mm) | 倍率範囲 | 作動距離 (WD) 範囲 (mm) | マウント |
|---|---|---|---|---|---|---|---|---|
| LS5040A-0.05X | 50 | 4 | φ62 | 0.05 | 1000 | 0.025–0.07 | 735–2000 | M42/M58/M72 |
| LS5040A-0.1X | 50 | 4 | φ62 | 0.1 | 500 | 0.07–0.15 | 355–735 | M42/M58/M72 |
| LS5040A-0.15X | 50 | 4 | φ62 | 0.15 | 350 | 0.1–0.2 | 270–500 | M42/M58/M72 |

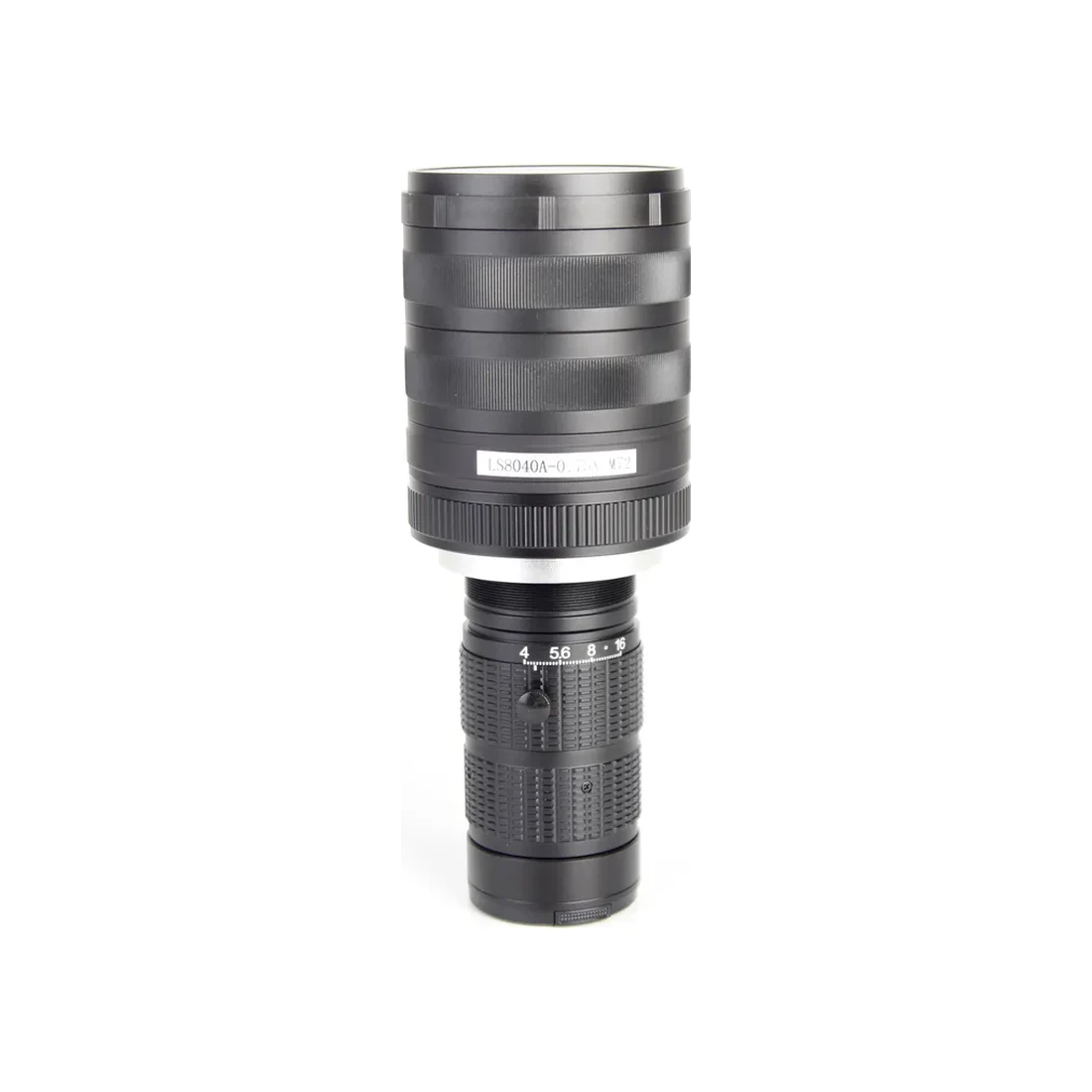

| LS8040A-0.067X | 80 | 4 | φ62 | 0.067 | 1300 | 0.03–0.1 | 890–2830 | M42/M58/M72/F |
| LS8040A-0.13X | 80 | 4 | φ62 | 0.13 | 690 | 0.1–0.18 | 520–880 | M42/M58/M72 |
| LS8040A-0.25X | 80 | 4 | φ62 | 0.25 | 385 | 0.2–0.375 | 276–460 | M42/M58/M72 |
| LS8040A-0.5X | 80 | 4 | φ62 | 0.5 | 225 | 0.375–0.625 | 188–273 | M42/M58/M72 |
| LS8040A-0.75X | 80 | 4 | φ62 | 0.75 | 170 | 0.625–0.9 | 147–185 | M42/M58/M72 |
| LS8040A-1.0X | 80 | 4 | φ62 | 1.0 | 140 | 0.9–1.2 | 125–147 | M42/M58/M72 |
焦点距離116mm / 146mmの大判モデル。イメージサークルφ82〜φ90mm、中心解像力200 lp/mm、3.1µmピクセルの分解能を備え、大型PCBのAOI、PVガラス、LCD/OLEDの世代ライン、超広幅ウェブの検査に最適です。16K3.5µmにも下位互換で対応します。
| 型式 | 焦点距離 (mm) | F値 | センサーサイズ | 倍率 | 基準WD (mm) | 倍率範囲 | 作動距離 (WD) 範囲 (mm) | マウント |
|---|---|---|---|---|---|---|---|---|

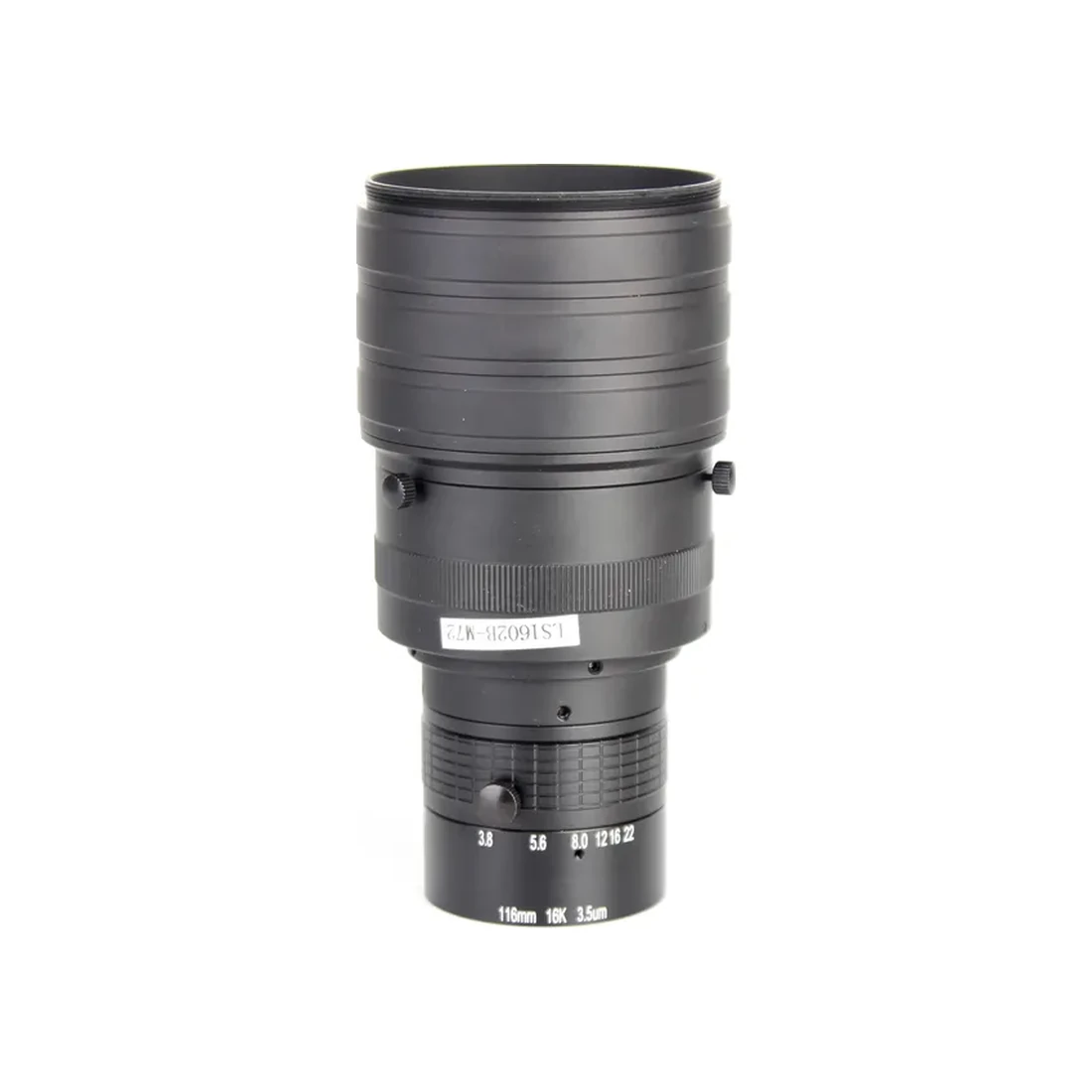

| LS1602B | 116 | 3.2 | φ82 | 0.26 | 509 | 0.22–0.3 | 450–589 | マルチ |
| LS1603B | 116 | 3.2 | φ82 | 0.33 | 415 | 0.3–0.37 | 378–450 | マルチ |
| LS1605B | 116 | 3.2 | φ82 | 0.5 | 298 | 0.46–0.54 | 281–318 | M42/M58/M72/M90/M95 |
| LS1607B | 116 | 3.2 | φ82 | 0.75 | 224 | 0.7–0.85 | 206–235 | M42/M58/M72/M90/M95 |
| LS1620B | 116 | 3.2 | φ82 | 2.0 | 131 | 1.75–2.5 | 120–139 | マルチ |
| LS1630B | 116 | 3.8 | φ82 | 3.0 | 112 | 2.7–3.5 | 107–116 | マルチ |
| LS1602A | 146 | 3.8 | φ90 | 0.26 | 645 | 0.22–0.3 | 571–752 | M42/M58/M72/M90/M95 |
| LS1633A | 146 | 3.8 | φ90 | 0.33 | 533 | 0.3–0.37 | 482–571 | M42/M58/M72/M90/M95 |
| LS1605A | 146 | 3.8 | φ90 | 0.5 | 384 | 0.46–0.54 | 357–417 | M42/M58/M72/M90/M95 |
| LS1607A | 146 | 3.8 | φ90 | 0.75 | 286 | 0.7–0.85 | 268–305 | M42/M58/M72/M90/M95 |
| LS1610A | 116 | 3.8 | φ90 | 1.0 | 188 | 0.92–1.08 | 180–198 | M42/M58/M72/M90/M95 |
| LS1613A | 146 | 3.8 | φ90 | 1.33 | 204 | 1.2–1.5 | 192–216 | M42/M58/M72/M90/M95 |
| LS1620A | 146 | 3.8 | φ90 | 2.0 | 169 | 1.75–2.5 | 154–179 | M42/M58/M72/M90/M95 |
| LS1630A | 146 | 3.8 | φ90 | 3.0 | 150 | 2.7–3.5 | 144–157 | M42/M58/M72/M90/M95 |
160 lp/mmの高解像力シリーズ。焦点距離40mmを中心に、60mm単焦点モデルもラインアップ。パネルのムラ検出、精密フィルムや銅箔のグレーディング、1回のキャリブレーションでつなぎ撮りを置き換える用途に適しています。
| 型式 | 焦点距離 (mm) | F値 | センサーサイズ | 倍率 | 基準WD (mm) | 倍率範囲 | 作動距離 (WD) 範囲 (mm) | マウント |
|---|---|---|---|---|---|---|---|---|
| LS4016K-0.0446X | 40 | 4 | φ62 | 0.0446 | 1049 | 0.03–0.05 | 791–1324 | M42/M58/M72/F |
| LS4016K-0.063X | 40 | 4 | φ62 | 0.063 | 787 | 0.05–0.07 | 557–791 | M42/M58/M72/F |
| LS4016K-0.08X | 40 | 4 | φ62 | 0.08 | 650 | 0.07–0.1 | 387–486 | M42/M58/M72/F |
| LS4016K-0.11X | 40 | 4 | φ62 | 0.11 | 514 | 0.1–0.13 | 297–382 | M42/M58/M72/F |
| LS4016K-0.15X | 40 | 4 | φ62 | 0.15 | 419 | 0.13–0.17 | 225–295 | M42/M58/M72/F |

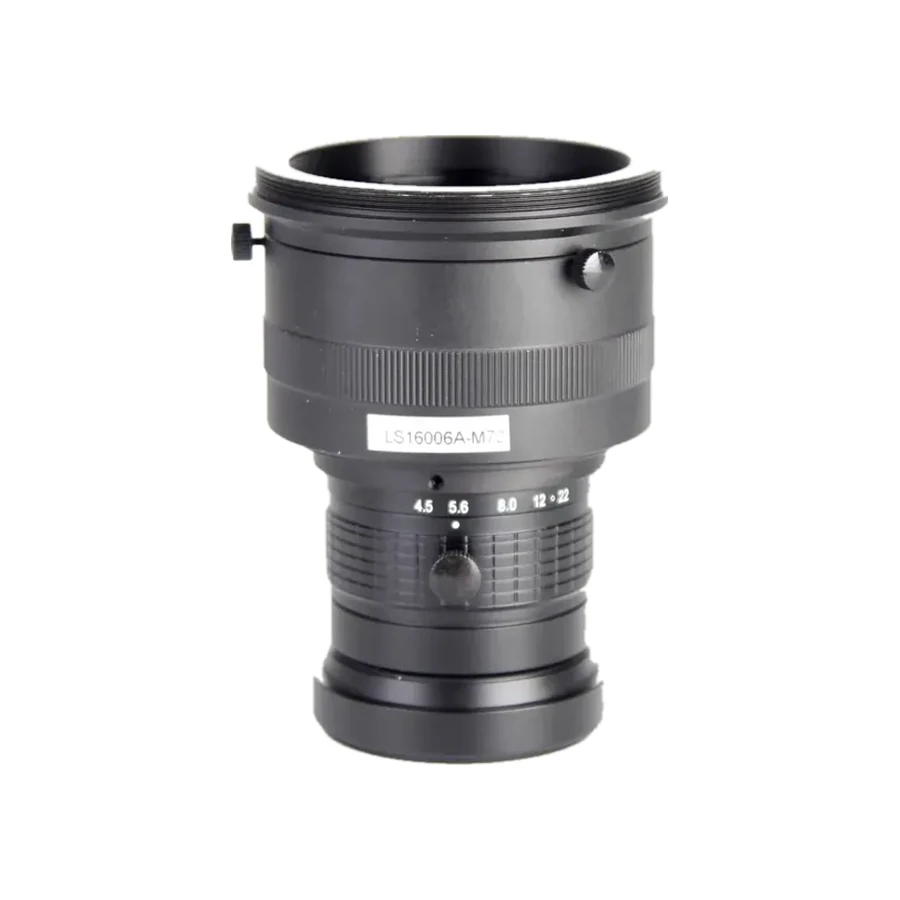

| LS16006A-unifoc | 60 | 4 | φ62 | 0.05 | 1200 | 0.02–0.075 | 834–3050 | M42/M58/M72/F |
| LS16010A-unifoc | 60 | 4 | φ62 | 0.1 | 630 | 0.075–0.16 | 405–834 | M42/M58/M72/F |
カメラの仕様（解像力とピクセルサイズ）とスキャン幅をお知らせください。適合するLS機種、作動距離 (WD)、テスト撮影の計画を1営業日以内にご回答いたします。
