円筒の全周、あるいは内径部の内壁全面を1ショットで撮像する特殊光路光学系です。回転ステージも、つなぎ撮りも、ボアスコープも不要。対応径Φ3〜200mm、Cマウントで産業用カメラに直結できます。
医薬品・化粧品・飲料ボトルの側面、キャップのネジ山やシールリング、ネジ、シャフト、スリーブ、軸受の外輪などをワンショットで撮像します。狭い設置スペース向けにLEDリング照明一体型もご用意。2/3″・1/1.8″カメラでΦ3〜200mmのワークに対応します。
| 型式 | センサー | 測定径 | 測定高さ | 作動距離 (WD) | マウント | 照明 |
|---|---|---|---|---|---|---|

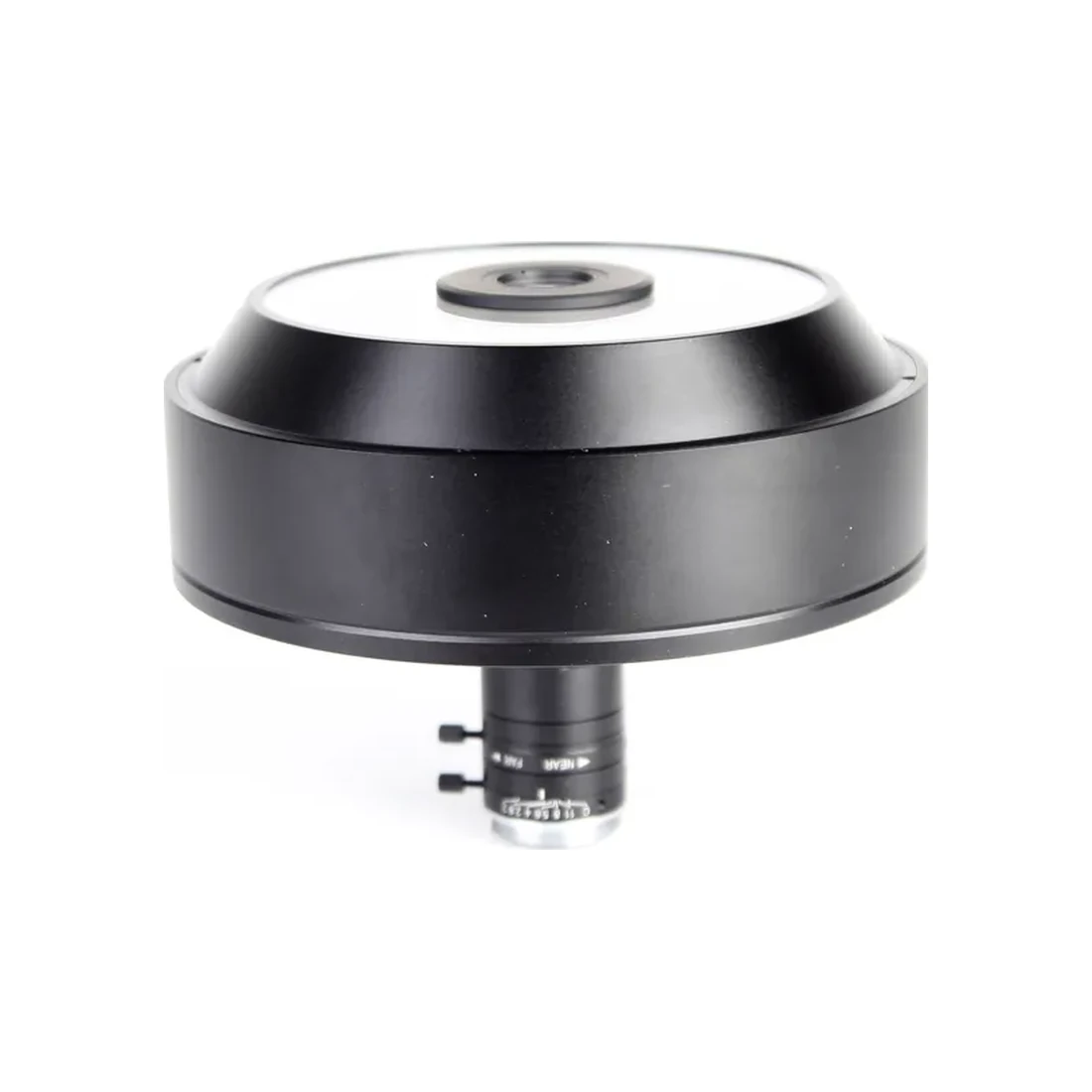

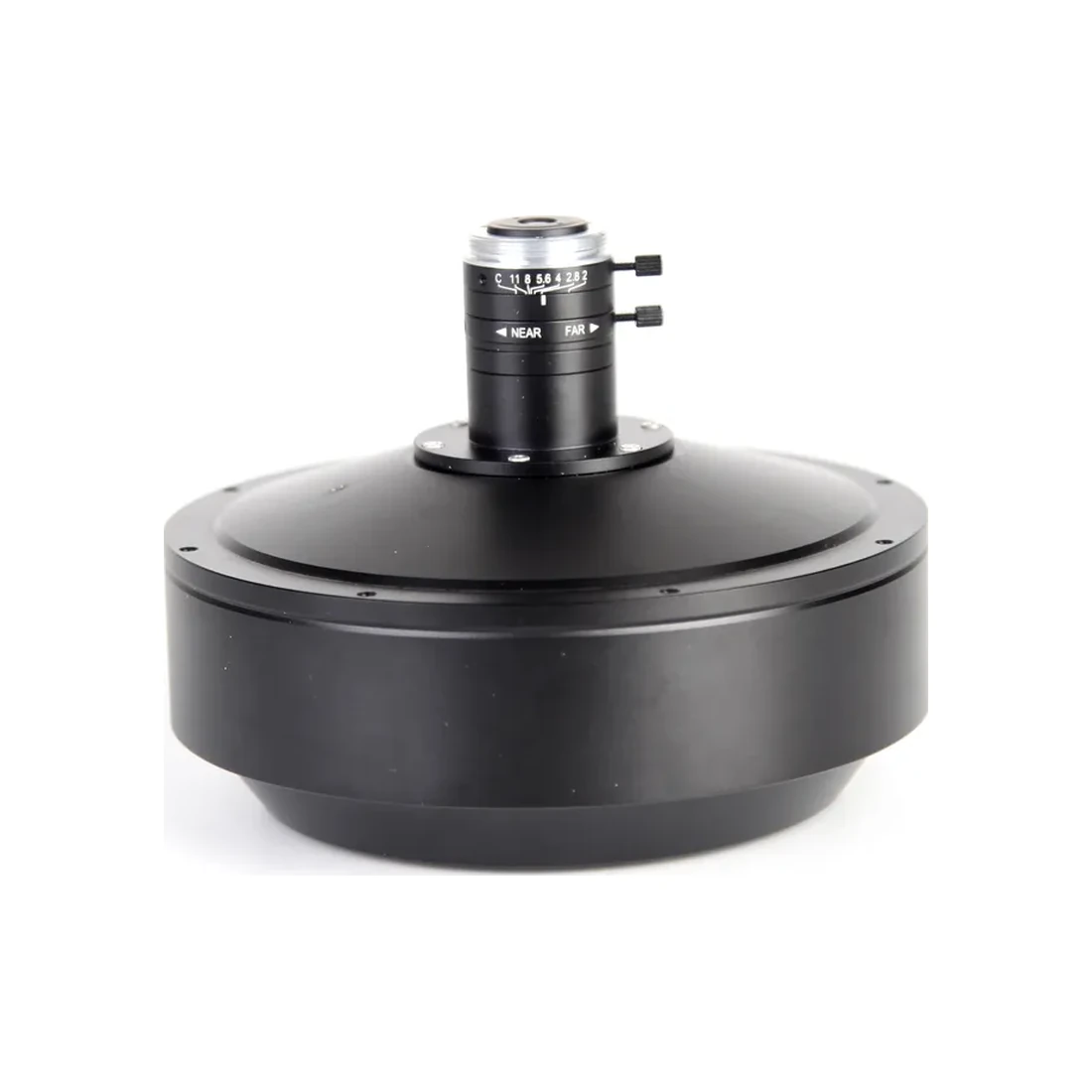

| WBHX3602302A | 1/1.8″ | 7.5–30mm | 5.3–25mm | 9–45.4mm | C | 外付け |

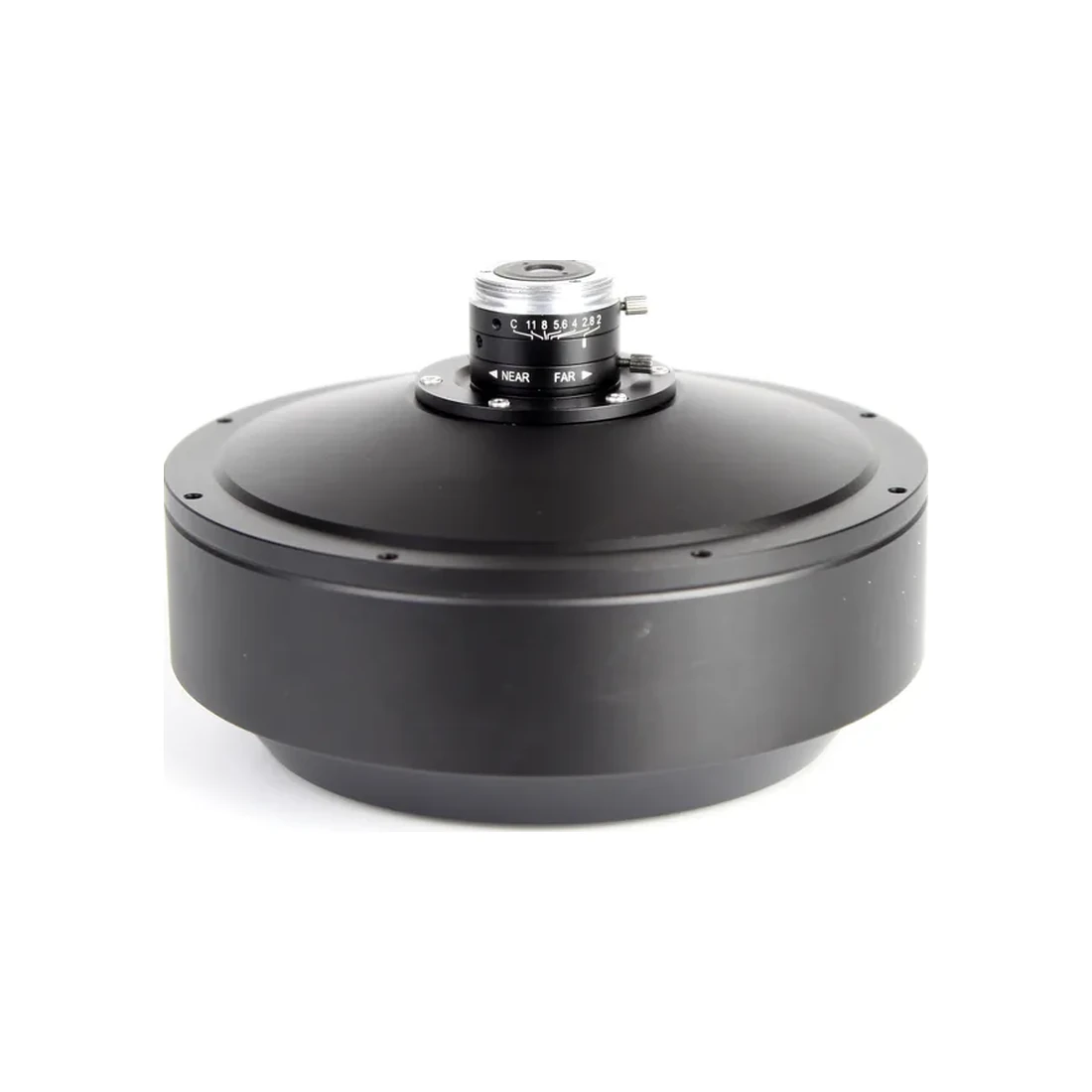

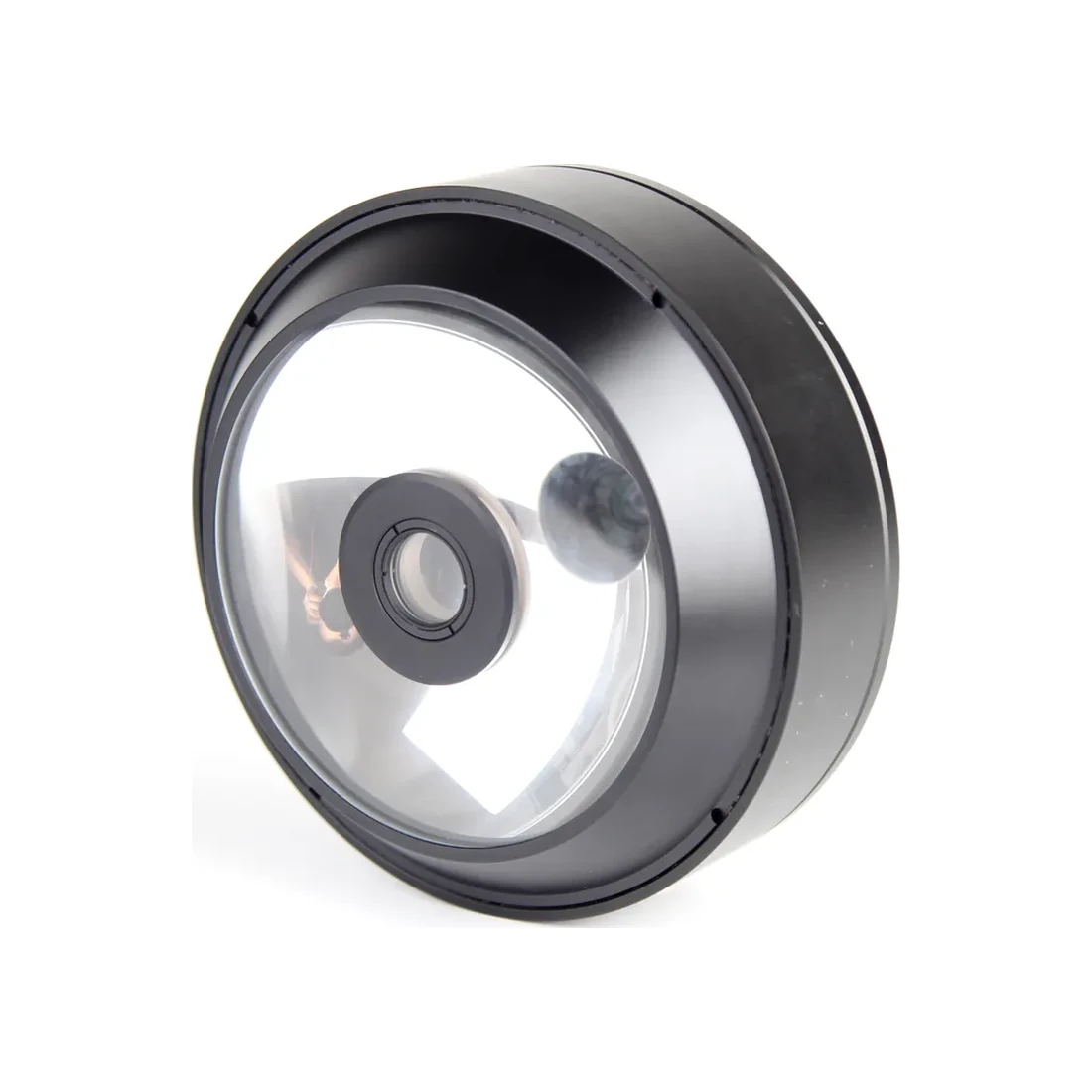

| WBHX3602303A | 2/3″ | 7.5–30mm | 4–25mm | 13–19mm | C | 外付け |
| WBHX3602305A | 1/3″ | 7.5–30mm | 6.4–25.6mm | 9–46.5mm | C | 外付け |

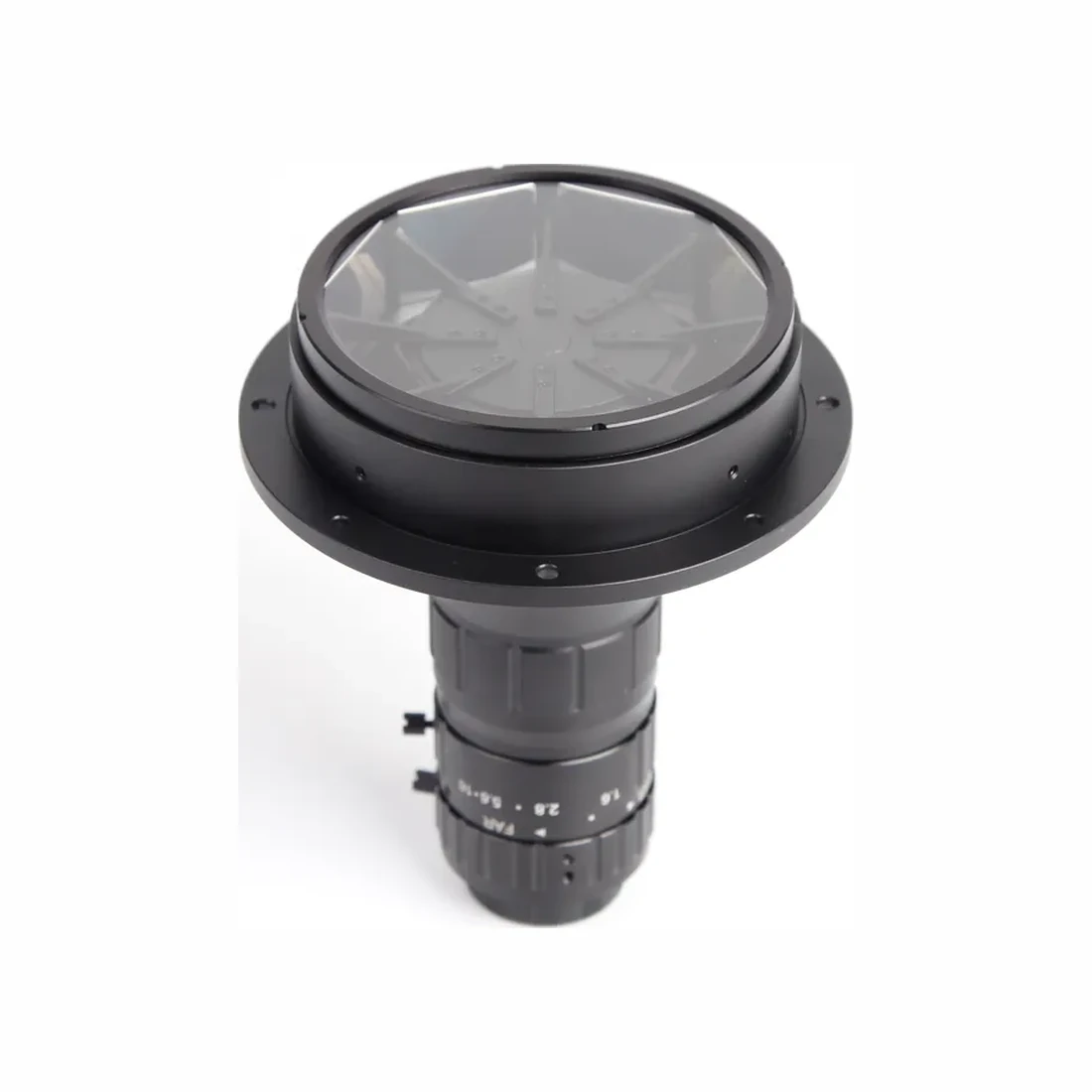

| WBHX3602308A | 2/3″ | 0.8–30mm | 4.6–17mm | 2–5mm | C | 外付け |
| WBHX3609A | 1/1.8″ | 0.2–15mm | 10–12mm | 44.3mm | C | 外付け |
| WBHX3610A | 1/2″ | 5–40mm | 5–13mm | 12–66mm | C | 外付け |
| WBHX3602307 | >1/2″ | 30–80mm | 26.5–46.6mm | 10–43mm | C | 外付け |
| WBHX0004A | >1/3″ | 3–12mm | 2.8–12.3mm | 8–23mm | C | 外付け |
| LX1025A | Φ34 (>1/3″) | 25–100mm | 14–66mm | — | C | 内蔵 |
金属・樹脂チューブ、注射針、容器内部、深穴・段付き穴・止まり穴など、内径部の側面を撮像します。照明内蔵タイプなら外光の映り込みを抑えつつ、光学系をコンパクトに構成できます。最小内径Φ3mmから最大Φ200mmまで対応し、Cマウントで産業用カメラに直結できるボアスコープ代替レンズです。
| 型式 | センサー | 測定径 | 測定高さ | 作動距離 (WD) | マウント | 照明 |
|---|---|---|---|---|---|---|

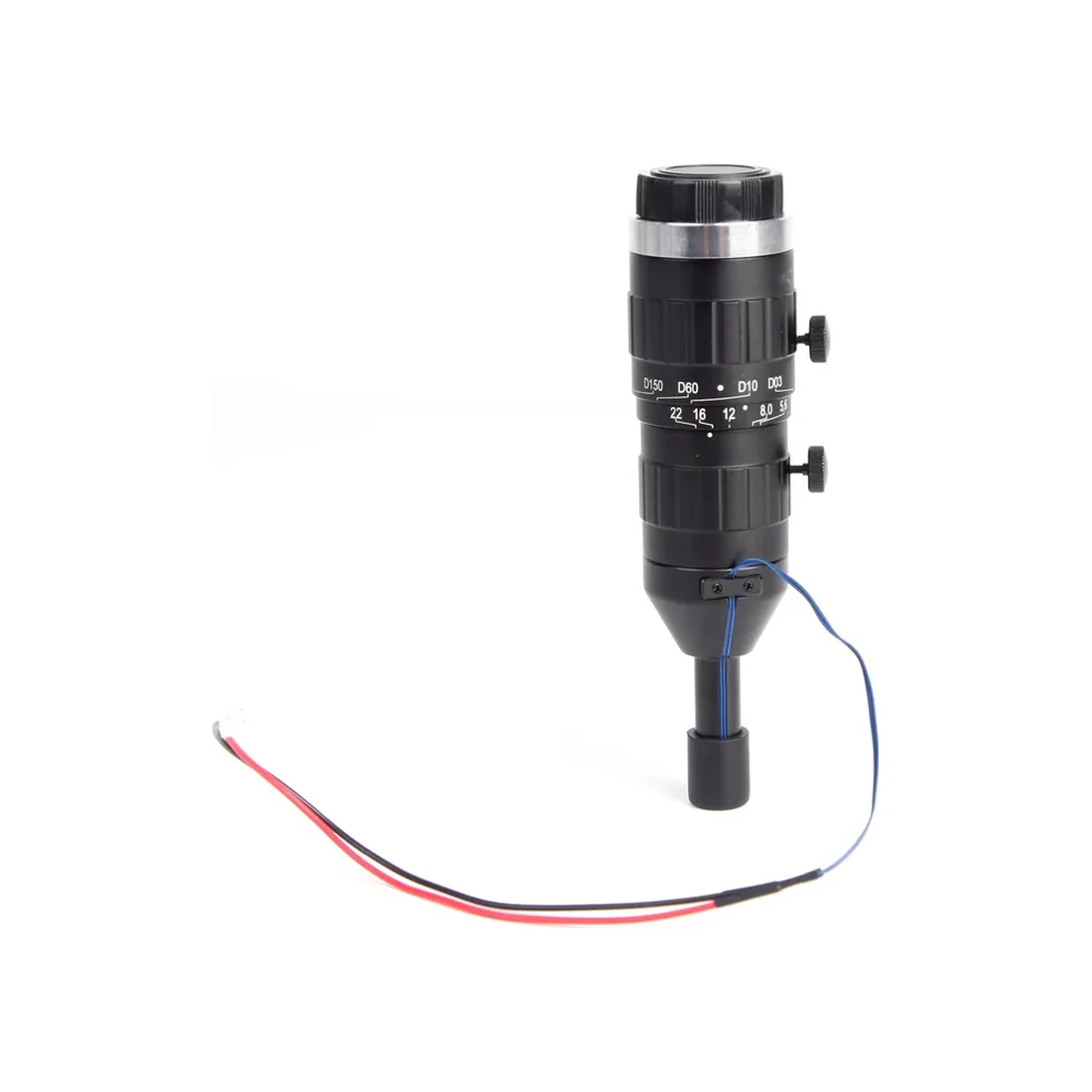

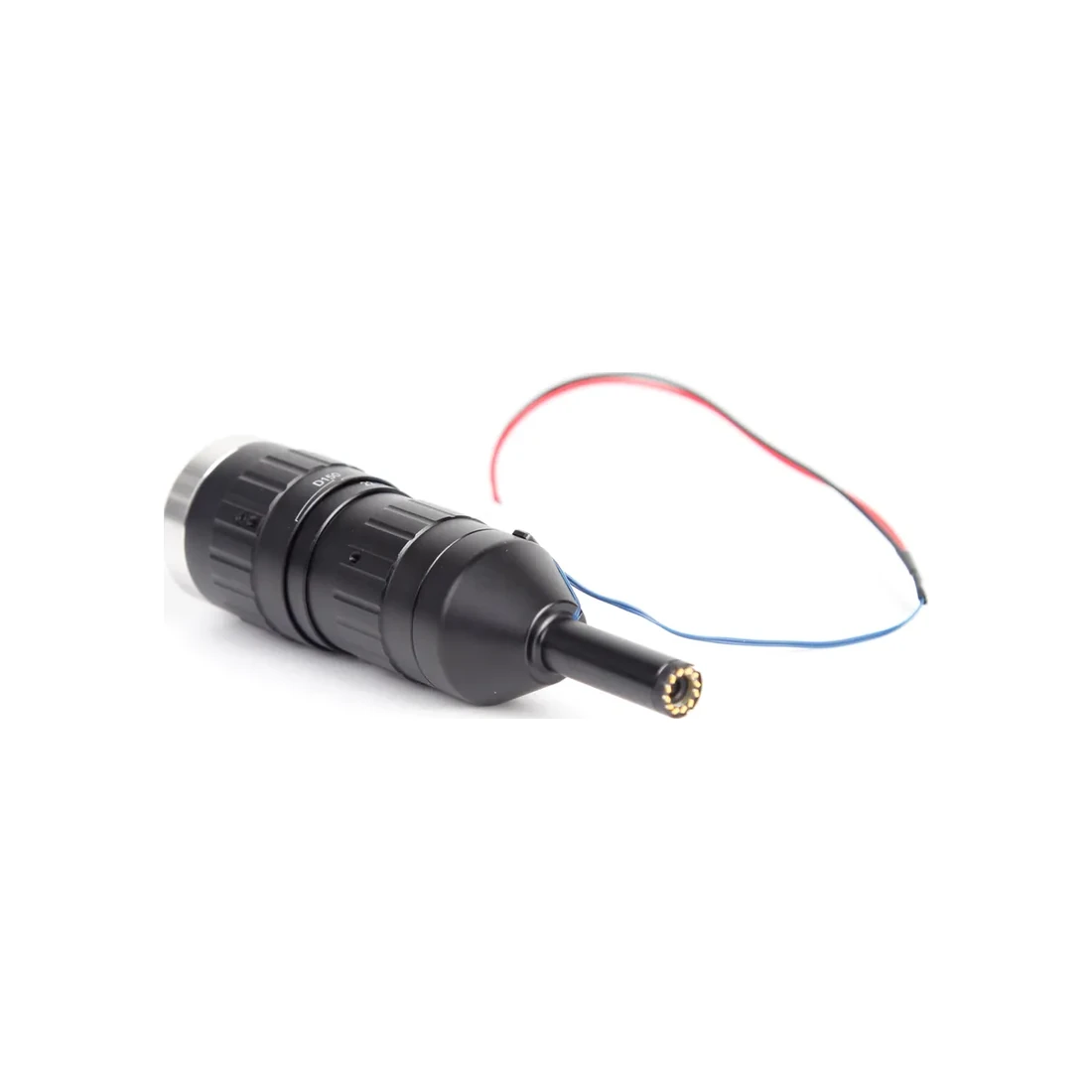

| RB3606C | 2/3″ | 3–150mm | 3.2–125mm | — | C | 内蔵 |

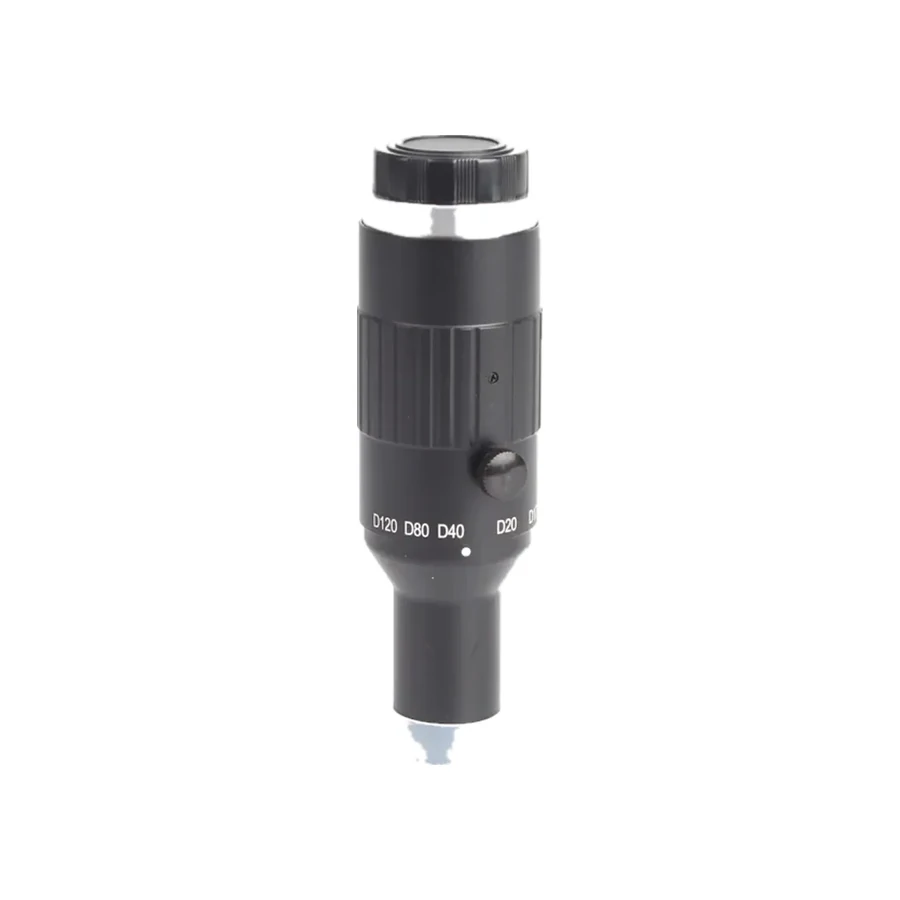

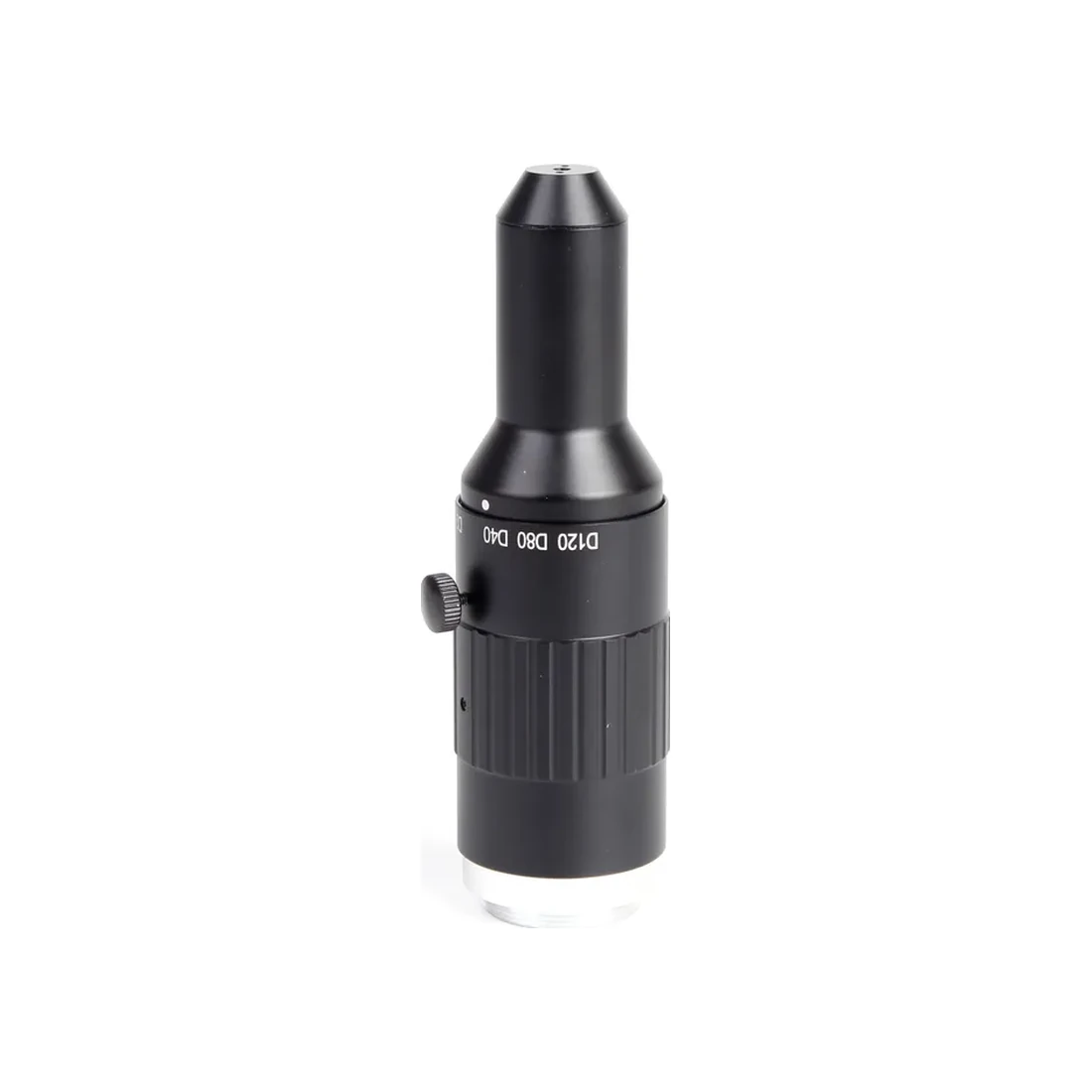

| RBHX3602306A | 2/3″ | 5–120mm | 5–123mm | 2.7–70mm | C | 外付け |
| RBHX3602308C | 2/3″ | 66–200mm | 7.2–36mm | 0–31mm | C | 外付け |

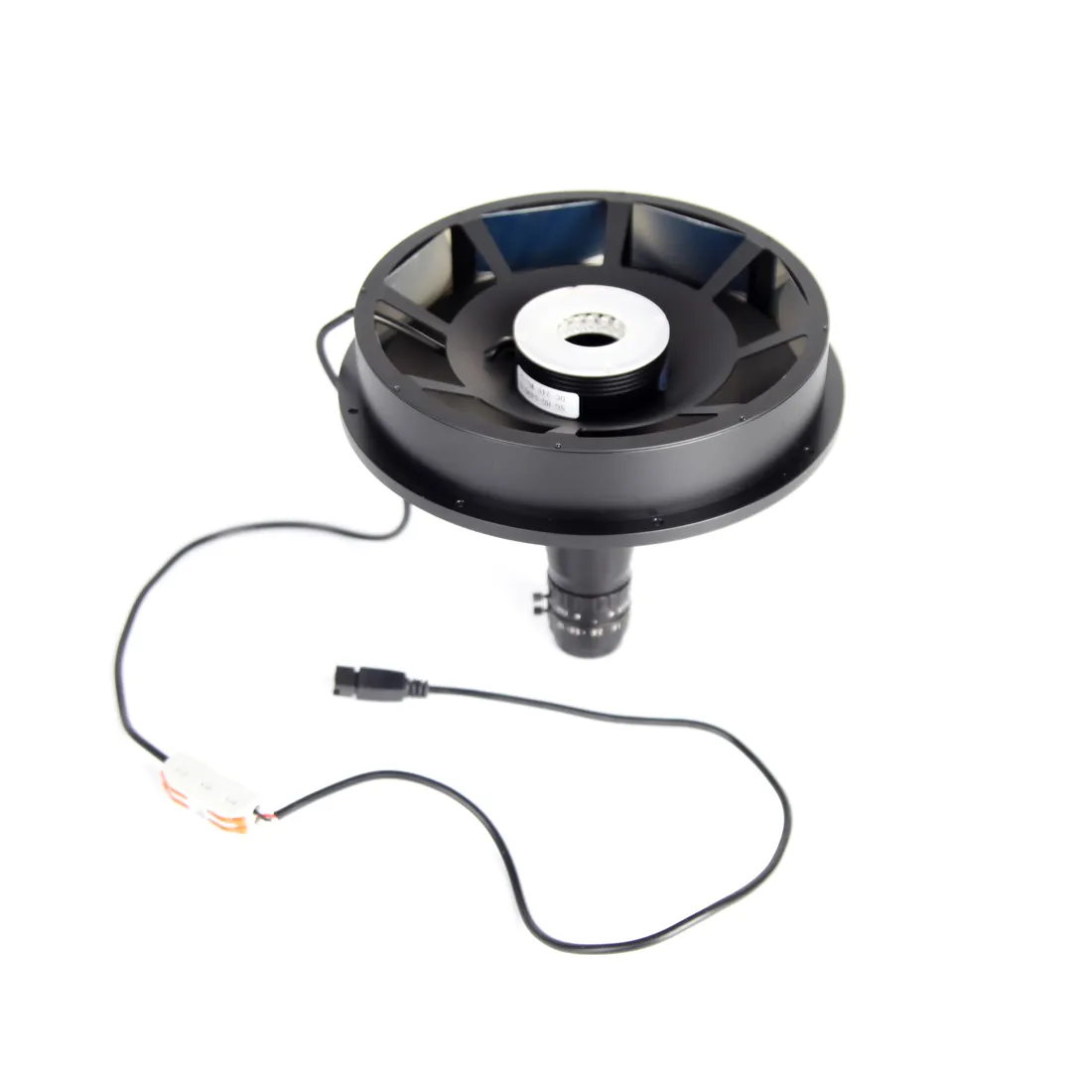

| RBHX3608B | 2/3″ | 5–70mm | 7.1–31.9mm | 12.6–22mm | C | 外付け |

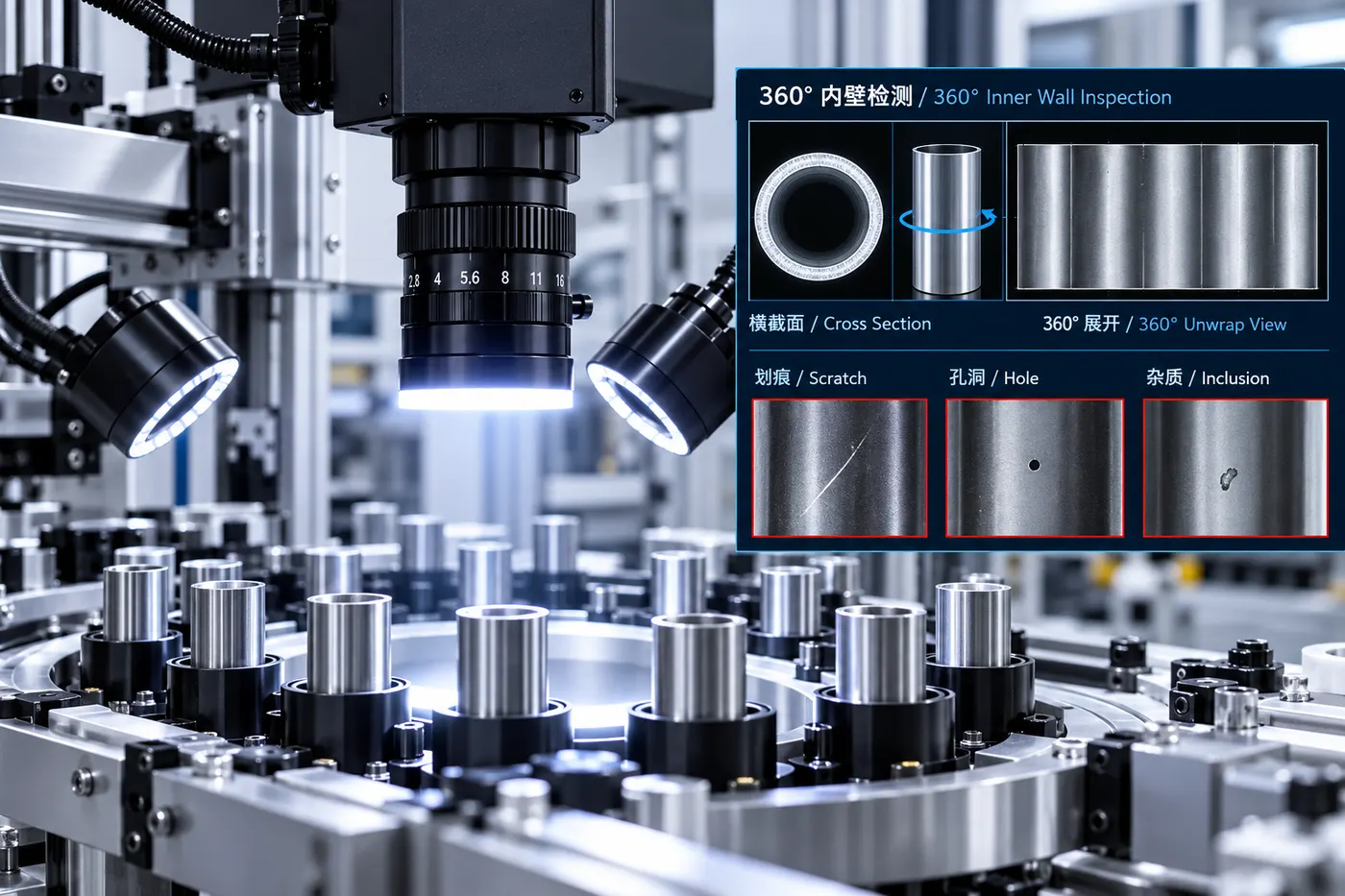

レンズが1回の露光でワークの360°全周リング画像を結像します。回転機構もトリガ同期も不要です。
ビジョンソフトがリング画像を平面の帯状画像に展開し、欠陥の表示と計測を行います。
キズ、穴、異物混入、ネジ山や文字の欠陥を、全面にわたり一度に検出します。
ワークの径、高さ、材質をお知らせください。最適な壁面検査レンズと照明構成を1営業日以内にご提案いたします。
